Pudełko z rękawami palet dla części samochodowych.

Rozwiązanie w postaci skrzyni z rękawem na paletę dla części samochodowych

Chroń cenne komponenty samochodowe, usprawnij obsługę na linii produkcyjnej i zmniejsz objętość pustych zwrotów nawet o 80% dzięki wielokrotnego użytku skrzyni z rękawem na paletę, zaprojektowanej z myślą o Twoich częściach i trasie logistycznej.

POLYFAVO opracowuje niestandardowe opakowania zwrotne dla przemysłu motoryzacyjnego dla producentów OEM, dostawców Tier 1 i Tier 2, producentów części, magazynów i dostawców usług logistycznych.

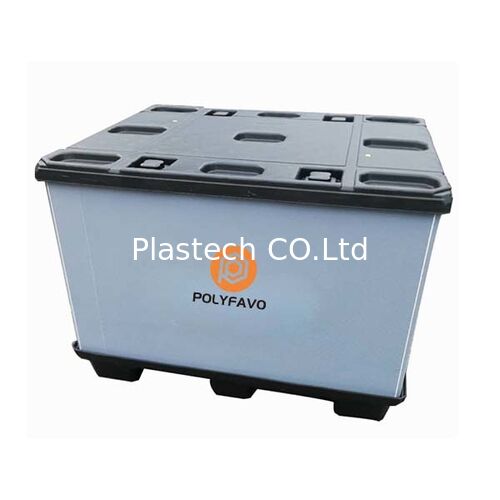

Co to jest skrzynia z rękawem na paletę dla części samochodowych?

Skrzynia z rękawem na paletę dla części samochodowych to składany system opakowań zwrotnych składający się z trzech głównych elementów:

• Podstawa palety z HDPE

• Składany rękaw z plastra miodu PP

• Pokrywa górna z HDPE

Wewnątrz pojemnika można zainstalować niestandardowe przegrody, kieszenie tekstylne, piankę, termoformowane tace lub inne wypełnienia, aby oddzielić i chronić każdy komponent samochodowy.

Po rozładunku rękaw PP składa się płasko między paletą a pokrywą. Puste systemy można następnie układać jeden na drugim do przechowywania lub transportu powrotnego, znacznie zmniejszając zajmowaną przez puste opakowania przestrzeń.

Wyzwania związane z pakowaniem w łańcuchu dostaw motoryzacyjnych

Komponenty samochodowe mogą przechodzić przez kilka fabryk, magazynów i stacji montażowych przed instalacją. Niewłaściwe opakowanie może prowadzić do zarysowań, deformacji, zanieczyszczenia, pomieszania części i kosztownych opóźnień w produkcji.

Typowe wyzwania związane z pakowaniem obejmują:

• Uszkodzenie malowanych, polerowanych lub powierzchni klasy A

• Kontakt części z częścią podczas transportu

• Nieefektywne ładowanie nieregularnych komponentów

• Wysokie zużycie jednorazowych kartonów i drewnianych skrzyń

• Nadmierna przestrzeń wymagana na puste opakowania

• Trudny dostęp na linii produkcyjnej i wybieranie części

• Brakujące etykiety lub pomieszane partie produkcyjne

• Ryzyko wyładowań elektrostatycznych dla komponentów elektronicznych

• Niespójne rozmiary opakowań u różnych dostawców

Niestandardowa skrzynia z rękawem na paletę rozwiązuje te problemy dzięki wielokrotnego użytku pojemnikowi zewnętrznemu i wewnętrznym wypełnieniom specyficznym dla części.

Kompletny system opakowań zwrotnych dla przemysłu motoryzacyjnego

Konfiguracje opakowań dla różnych części samochodowych

Ciężkie komponenty metalowe i obrabiane mechanicznie

Części silnika, obudowy przekładni, elementy hamulcowe, odlewy i części metalowe obrabiane mechanicznie wymagają wysokiej wytrzymałości strukturalnej i efektywnego rozkładu obciążenia.

Zalecana konfiguracja:

• Wzmocniona paleta HDPE

• Rękaw z plastra miodu PP o wysokiej gęstości

• Przegrody siatkowe PP lub tace termoformowane

• Podkładki antypoślizgowe lub kształtowe podpory

• Zatwierdzona zdolność do układania i obciążenia dynamicznego

Części malowane i dekoracyjne

Elementy wykończenia wnętrza, elementy dekoracyjne zewnętrzne, panele malowane i części z tworzyw sztucznych polerowane są podatne na zarysowania i ślady powierzchni.

Zalecana konfiguracja:

• Miękkie kieszenie tekstylne

• Powierzchnie styku z włókniny lub pianki

• Indywidualne komory dla każdego komponentu

• Konstrukcja pokrywy i rękawa odporna na kurz

• Szerokie drzwi załadunkowe do kontrolowanej obsługi

Elektronika i czujniki samochodowe

ECU, czujniki, moduły elektroniczne i inne wrażliwe części mogą wymagać ochrony przed wyładowaniami elektrostatycznymi.

Zalecana konfiguracja:

• Materiały PP ESD lub przewodzące

• Przegrody lub tace antystatyczne

• Punkty uziemienia, gdy są wymagane

• Wyraźnie oznaczone identyfikatory ESD

• Docelowa rezystywność powierzchni dostosowana do specyfikacji klienta

Duże komponenty wewnętrzne i zewnętrzne

Elementy wykończenia drzwi, elementy siedzeń, deski rozdzielcze, zderzaki i długie części z tworzyw sztucznych często marnują przestrzeń w standardowych pudełkach.

Zalecana konfiguracja:

• Niestandardowy wymiar palety i wysokość rękawa

• Wysoki składany rękaw

• Konstrukcja rękawa jednoczęściowa, dwuczęściowa lub w kształcie litery C

• Boczne drzwi załadunkowe

• Wiszące kieszenie tekstylne lub kształtowe wypełnienia

Małe komponenty mieszane

Elementy złączne, wsporniki, złącza i małe zmontowane części wymagają wyraźnego rozdzielenia i dokładnej kontroli ilości.

Zalecana konfiguracja:

• Wyjmowane przegrody PP

• Wiele komór lub poziomów przechowywania

• Etykiety w kolorach

• Drukowanie numeru części

• Regulowane pozycje separatorów

Kluczowe korzyści dla producentów samochodowych

Lepsza ochrona części

Wypełnienie specyficzne dla części utrzymuje każdy komponent w kontrolowanej pozycji. Zmniejsza ruch, kontakt części z częścią, zarysowania i uszkodzenia uderzeniowe podczas obsługi i transportu.

Do 80% mniej objętości pustych zwrotów

Rękaw składa się płasko po rozładunku. Palety, pokrywy i złożone rękawy można skonsolidować do transportu powrotnego, pomagając zmniejszyć pustą przestrzeń w ciężarówce i koszty logistyki odwrotnej.

Rzeczywisty wskaźnik zwrotu zależy od wysokości pojemnika, konstrukcji składanej i planu ładowania.

Niższy koszt opakowania na podróż

W przeciwieństwie do jednorazowych kartonów lub opakowań drewnianych, skrzynie z rękawem na paletę mogą być używane wielokrotnie. Dobrze zaprojektowany system może zmniejszyć długoterminowe wydatki na opakowania jednorazowe, utylizację odpadów i materiały zamienne.

Usprawniona obsługa na linii produkcyjnej

Opcjonalne drzwi załadunkowe zapewniają łatwiejszy dostęp do dolnych części. Operatorzy mogą wybierać komponenty bez zdejmowania całego rękawa, poprawiając ergonomię i wydajność linii produkcyjnej.

Efektywne przechowywanie w magazynie

Standardowe wymiary palet ułatwiają układanie, obsługę wózkiem widłowym i planowanie magazynu. Złożone opakowania zajmują mniej miejsca do przechowywania, gdy nie są używane.

Odporność na wilgoć i chemikalia

Komponenty PP i HDPE nie wchłaniają wilgoci jak tektura falista. Są odporne na wiele olejów, smarów i chemikaliów przemysłowych powszechnie spotykanych w operacjach motoryzacyjnych.

Materiały wielokrotnego użytku i nadające się do recyklingu

Główne komponenty PP i HDPE mogą być ponownie wykorzystywane przez wiele cykli transportowych i poddawane recyklingowi po zakończeniu okresu użytkowania, z zastrzeżeniem lokalnych warunków recyklingu i zainstalowanych akcesoriów.

Typowe specyfikacje techniczne

Jak opracowujemy opakowania motoryzacyjne

1. Zbieranie informacji o częściach i logistyce

Przeglądamy:

• Rysunki i zdjęcia części

• Wymiary i waga części

• Wymagana ilość na pojemnik

• Powierzchnie styku, które muszą być chronione

• Metoda ładowania i rozładowywania

• Wymagania dotyczące wózka widłowego lub wózka paletowego

• Wysokość układania i warunki transportu

• Trasa powrotna z fabryki do fabryki

• Wymagania dotyczące ESD, trudnopalności lub czystości

2. Projektowanie koncepcji opakowania

Nasz zespół określa odpowiedni wymiar palety, grubość rękawa, pozycję składania, drzwi załadunkowe i wewnętrzne wypełnienie.

Celem jest zrównoważenie ochrony części, gęstości pakowania, dostępu operatora i efektywności zwrotu.

3. Produkcja prototypu

Można wyprodukować prototyp, aby sprawdzić dopasowanie części, sekwencję ładowania, pozycję wypełnienia i dostęp operatora przed masową produkcją.

4. Walidacja opakowania

W zależności od wymagań projektu, walidacja może obejmować:

• Inspekcja dopasowania i luzu części

• Test układania załadowanego

• Test ściskania

• Próba obsługi wózkiem widłowym

• Test upadku lub uderzenia

• Test wibracji transportowych

• Test cyklu drzwi załadunkowych

• Próbne użycie na linii produkcyjnej klienta

5. Rozpoczęcie masowej produkcji

Po zatwierdzeniu próbki i specyfikacji produkujemy rękaw, paletę, pokrywę, wypełnienie i akcesoria zgodnie z zatwierdzonym projektem.

Typowy przykład projektu

Dostawca musi transportować delikatne elementy wykończenia samochodowego między swoją fabryką formowania a zakładem montażowym.

Odpowiednia koncepcja opakowania może obejmować:

• Paleta i pokrywa HDPE o wymiarach 1200 x 1000 mm

• Rękaw z plastra miodu PP o grubości 10 mm, dwustronny

• Szerokie przednie drzwi załadunkowe

• Miękkie wiszące kieszenie tekstylne

• Indywidualne pozycje przechowywania dla każdej części

• Zewnętrzny uchwyt na etykietę

• Wydrukowany numer części i instrukcje zwrotu

Kieszenie tekstylne zapobiegają bezpośredniemu kontaktowi między komponentami, a drzwi załadunkowe pozwalają operatorom na sekwencyjne usuwanie części. Po rozładunku rękaw i zespół kieszeni można złożyć do transportu powrotnego.

Jest to tylko przykład projektu. Ostateczne specyfikacje muszą opierać się na rzeczywistych częściach, obciążeniu i warunkach logistycznych.

Oceń całkowity koszt opakowania, a nie tylko cenę zakupu

W przypadku projektu opakowań zwrotnych najniższa cena początkowa nie zawsze zapewnia najniższy koszt operacyjny.

Klienci z branży motoryzacyjnej powinni porównać:

Koszt opakowania na ukończoną podróż = koszt zakupu + fracht powrotny + czyszczenie + naprawy + straty / ukończone cykle transportowe

Dobrze zaprojektowana skrzynia z rękawem na paletę może poprawić gęstość pakowania, zmniejszyć uszkodzenia i zmniejszyć objętość pustych zwrotów. Te oszczędności mogą być cenniejsze niż niewielka różnica w cenie początkowej pojemnika.

Dlaczego wybrać POLYFAVO?

Zhongcheng (Qingdao) New Material Co., Ltd., producent POLYFAVO, specjalizuje się w panelach z plastra miodu PP, skrzyniach z rękawem na paletę i opakowaniach z falistej tektury PP od 2014 roku.

Nasze możliwości obejmują:

• Zakład produkcyjny o powierzchni 5500+ m²

• Systemy jakości z certyfikatem ISO 9001 i IATF 16949

• Wytłaczanie i laminowanie paneli z plastra miodu PP

• Cięcie rękawów, zgrzewanie krawędzi, dziurkowanie i składanie

• Produkcja drzwi załadunkowych i zgrzewanie doczołowe

• Drukowanie logo i instalacja etykiet

• Niestandardowe przegrody i wypełnienia ochronne

• Rozwój opakowań OEM i ODM

• Wsparcie dla zamówień prototypowych i produkcyjnych

Produkując zarówno materiał z plastra miodu PP, jak i gotowy rękaw, POLYFAVO może kontrolować dobór materiałów, konstrukcję rękawa i jakość konwersji przez cały projekt.

Często zadawane pytania

1. Jakie części samochodowe można pakować w skrzynię z rękawem na paletę?

Skrzynie z rękawem na paletę mogą być opracowywane dla odlewów metalowych, komponentów obrabianych mechanicznie, lamp, czujników, modułów elektronicznych, paneli wykończeniowych, części siedzeń, desek rozdzielczych, zderzaków i wielu innych komponentów samochodowych. Wewnętrzne wypełnienie jest projektowane wokół konkretnej części.

2. Jaka jest różnica między skrzynią z rękawem na paletę a standardową skrzynią paletową?

Standardowa sztywna skrzynia paletowa zachowuje swoją pełną objętość, gdy jest pusta. Skrzynia z rękawem na paletę ma składany środkowy rękaw, który można złożyć między paletą a pokrywą, zmniejszając przestrzeń do przechowywania i objętość zwrotu pustych.

3. Czy można zaprojektować niestandardowe wypełnienie?

Tak. Dostępne rozwiązania obejmują przegrody PP, kieszenie tekstylne, wkładki piankowe, komponenty EPP i tace termoformowane. Wybór zależy od kształtu, wagi, powierzchni i metody ładowania części.

4. Czy pojemnik może być wykonany z ochroną ESD?

Tak. Do komponentów elektronicznych można stosować materiały PP ESD lub przewodzące. Wymagany zakres rezystywności powierzchni należy potwierdzić przed produkcją.

5. Ile wagi może unieść skrzynia?

Nośność zależy od konstrukcji palety, grubości rękawa, wagi panelu, wysokości skrzyni, wypełnienia i warunków układania. POLYFAVO zaleca walidację kompletnego załadowanego pojemnika zamiast polegania wyłącznie na ogólnej ocenie materiału.

6. Czy można dodać drzwi załadunkowe?

Tak. Drzwi załadunkowe można zainstalować po dłuższej lub krótszej stronie. Ich rozmiar, położenie i zamknięcie można dostosować do dostępu operatora i usuwania części.

7. Ile przestrzeni zwrotnej można zaoszczędzić?

Składany system może zmniejszyć objętość pustych zwrotów nawet o około 80%. Rzeczywisty wskaźnik zależy od wysokości złożenia, grubości po złożeniu i planu ładowania pojemnika.

8. Jakie informacje są wymagane do wyceny?

Proszę podać rysunek lub zdjęcia części, wymiary, wagę, ilość na skrzynię, roczne zapotrzebowanie, trasę transportu, wymagania dotyczące układania, sprzęt do obsługi oraz wszelkie wymagania dotyczące ESD, trudnopalności lub ochrony powierzchni.

Poproś o propozycję opakowania motoryzacyjnego

Powiedz nam, jakie komponenty samochodowe musisz chronić. Nasz zespół zarekomenduje rozmiar palety, konstrukcję rękawa PP, wypełnienie, drzwi dostępu i układ ładowania dla Twojego systemu logistycznego.

Proszę wysłać:

• Rysunki lub wyraźne zdjęcia części

• Wymiary i waga części

• Wymagana ilość na pojemnik

• Preferowany wymiar palety

• Wymagania dotyczące układania i obsługi

• Trasa transportu i zwrotu

• Roczna ilość opakowań

• Wymagania dotyczące ESD, trudnopalności lub inne specjalne wymagania
